本文介紹了稱重傳感器的八個常見種類，按轉換方法分為：光電式、液壓式、電磁力式、電容式、磁極變形式、振動式、陀螺儀式、電阻應變式等8個類，以電阻應變式使用廣。

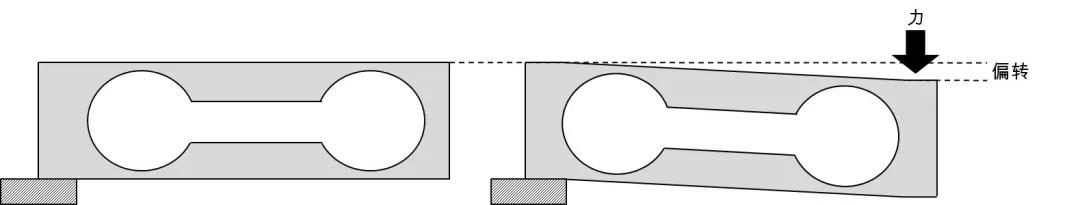

1、電阻應變式稱重傳感器

利用電阻應變片變形時其電阻也隨之改變的原理工作。主要由彈性元件、電阻應變片、測量電路和傳輸電纜4部分組成。電阻應變片貼在彈性元件上，彈性元件受力變形時，其上的應變片隨之變形，并導致電阻改變。測量電路測出應變片電阻的變化并變換為與外力大小成比例的電信號輸出。電信號經處理后以數字形式顯示出被測物的質量。

2、液壓式荷重傳感器

在受被測物重力P作用時，液壓油的壓力增大，增大的程度與P成正比。測出壓力的增大值，即可確定被測物的質量。液壓式傳感器結構簡單而牢固，測量范圍大，但準確度一般不超過1/1003、電磁力式稱重傳感器

3、電磁力式稱重傳感器

利用承重臺上的負荷與電磁力相平衡的原理工作。當承重臺上放有被測物時，杠桿的一端向上傾斜；光電件檢測出傾斜度信號，經放大后流入線圈，產生電磁力，使杠桿恢復至平衡狀態。對產生電磁平衡力的電流進行數字轉換，即可確定被測物質量。電磁力式傳感器準確度高，可達12000~160000但稱量范圍僅在幾十童克至10千克之間。

4、電容式稱重傳感器

該傳感器利用電容器振蕩電路的振蕩頻率f與極板間距d的正比例關系工作。極板有兩塊，一塊固定不動，另一塊可移動。在承重臺加載被測物時，板蓄撓曲，兩極板之間的距離發生變化，電路的振蕩頻率也隨之變化。測出頻率的變化即可求出承重臺上被測物的質量。電容式傳感器耗電量少，造價低，準確度為1200~

1/5005、磁極變形式稱重傳感器

鐵磁元件在被測物重力作用下發生機械變形時，內部產生應力并引起導磁率變化，使繞在鐵磁元件兩側的次級線圈的感應電壓也隨之變化。測量出電壓的變化量即可求出加到磁極上的力，進而確定被測物的質量。磁極變形式傳感器的準確度不高，一般為1100，適用于大噸位稱量工作，稱量范圍為幾十至幾萬千克。

6、振動式傳感器彈性元件受力后，其固有振動頻率與作用力的平方根成正比。測出固有頻率的變化，即可求出被測物作用在彈性元件上的力，進而求出其質量。振動式重量傳感器有振弦式和音叉式兩種。

7、陀螺儀式稱重傳感器，轉子裝在內框架中，以角速度 繞 軸穩定旋轉。內框架經軸承與外框架聯接，并可繞水平軸Y傾斜轉動。外框架經萬向聯軸節與機座聯接，并可繞垂直軸2旋轉。轉子軸（X軸）在未受外力作用時保持水平狀態。轉子軸的一端在受到外力（P12）作用時，產生傾斜而繞垂直軸Z轉動。

進動角速度0與外力P2成正比，通過檢測頻率的方法測出o，即可求出外力大小，進而求出產生此外力的被測物的質量。
